Thang máy chung cư là hạng mục quan trọng trong các công trình nhà ở cao tầng, tòa nhà mini, căn hộ dịch vụ hoặc chung cư thấp tầng. Để thang máy vận hành ổn định, an toàn và tối ưu chi phí lắp đặt, việc thiết kế hố thang cần được tính toán kỹ ngay từ giai đoạn thiết kế kiến trúc. Một hố thang đúng kỹ thuật không chỉ giúp quá trình thi công thuận lợi mà còn hạn chế phát sinh chi phí sửa chữa về sau.
1. Vì sao thiết kế hố thang máy chung cư cần được tính toán từ đầu?

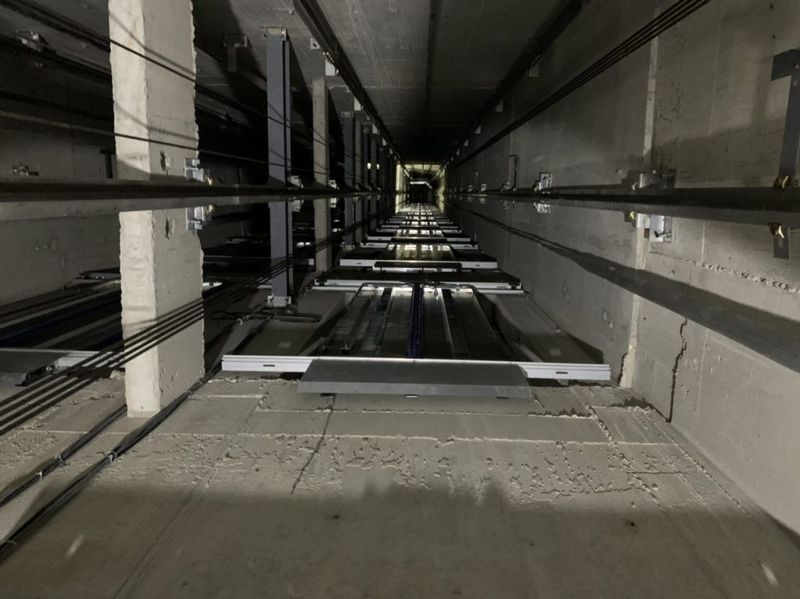

Hố thang máy là không gian kỹ thuật để lắp đặt cabin, ray dẫn hướng, đối trọng, cửa tầng, hệ thống điện và các bộ phận vận hành của thang máy. Với các công trình chung cư, nhà ở cao tầng, thang máy thường phục vụ nhiều người, tần suất sử dụng lớn nên yêu cầu về độ an toàn và độ bền càng cao.
Nếu thiết kế hố thang sai kích thước, thiếu chiều sâu hố pit, không đủ chiều cao tầng trên cùng hoặc bố trí không hợp lý, chủ đầu tư có thể phải chỉnh sửa kết cấu, đục phá sàn, thay đổi phương án thang hoặc phát sinh thêm chi phí. Vì vậy, trước khi xây dựng, cần phối hợp giữa kiến trúc sư, kỹ sư kết cấu và đơn vị thang máy để đưa ra phương án phù hợp.
2. Xác định đúng vị trí đặt hố thang máy
Vị trí hố thang ảnh hưởng trực tiếp đến công năng sử dụng, giao thông trong tòa nhà và thẩm mỹ tổng thể. Với chung cư mini, căn hộ cho thuê hoặc nhà ở cao tầng, thang máy thường được bố trí gần cầu thang bộ, khu vực sảnh chung hoặc trung tâm trục giao thông.
Không nên đặt hố thang ở vị trí gây cản trở lối đi, chia cắt không gian quá nhiều hoặc làm giảm diện tích sử dụng chính. Ngoài ra, cần tính toán hướng mở cửa thang sao cho thuận tiện cho người sử dụng, đặc biệt tại các tầng có nhiều căn hộ hoặc nhiều phòng chức năng.
3. Tính toán kích thước hố thang phù hợp với tải trọng
Mỗi loại thang máy sẽ yêu cầu kích thước hố thang khác nhau. Với thang máy chung cư, tải trọng thường được lựa chọn tùy theo số tầng, số căn hộ và mật độ người sử dụng. Công trình càng nhiều người dùng thì càng cần cabin rộng, tải trọng phù hợp và tốc độ vận hành ổn định.
Bảng tham khảo dưới đây giúp chủ đầu tư hình dung nhanh:
| Quy mô công trình | Tải trọng gợi ý | Phù hợp với |
| Nhà ở cao tầng gia đình | 350kg – 450kg | 4–6 người/lượt |
| Chung cư mini ít căn hộ | 450kg – 630kg | Tần suất sử dụng vừa |
| Căn hộ dịch vụ, tòa nhà cho thuê | 630kg – 750kg | Nhiều người sử dụng |
| Tòa nhà cao tầng mật độ lớn | Từ 750kg trở lên | Nhu cầu vận hành cao |
Thông số trên chỉ mang tính tham khảo. Để có kích thước chính xác, cần dựa vào bản vẽ mặt bằng, số tầng, nhu cầu sử dụng và loại thang máy được lựa chọn.
4. Lưu ý chiều sâu hố pit
Hố pit là phần âm xuống dưới sàn tầng thấp nhất của hố thang. Đây là khu vực quan trọng để bố trí thiết bị giảm chấn, đáy cabin và các bộ phận kỹ thuật. Nếu hố pit không đủ chiều sâu, thang máy có thể không đáp ứng đúng yêu cầu lắp đặt hoặc phải chuyển sang phương án thang đặc biệt, chi phí cao hơn.
Khi thiết kế hố pit cho thang máy chung cư, cần chú ý chống thấm kỹ, đặc biệt với công trình có tầng trệt thấp, gần khu vực ẩm hoặc nền đất yếu. Hố pit bị thấm nước có thể ảnh hưởng đến thiết bị, gây mất an toàn và làm tăng chi phí bảo trì.
5. Đảm bảo chiều cao tầng trên cùng
Chiều cao tầng trên cùng, còn gọi là OH, là khoảng không gian từ sàn tầng trên cùng đến đỉnh hố thang. Khu vực này cần đủ để cabin vận hành an toàn, bố trí thiết bị và đảm bảo khoảng không kỹ thuật cần thiết.
Nhiều công trình nhà ở cao tầng thường gặp lỗi thiết kế phần mái hoặc tum quá thấp, khiến chiều cao OH không đạt yêu cầu. Khi đó, chủ đầu tư có thể phải nâng mái, thay đổi kết cấu hoặc chọn dòng thang máy có thiết kế riêng. Vì vậy, thông số OH cần được kiểm tra sớm trước khi hoàn thiện bản vẽ xây dựng.
6. Kết cấu hố thang phải chắc chắn và đúng kỹ thuật
Hố thang máy có thể được xây bằng bê tông cốt thép, tường gạch kết hợp khung bê tông hoặc khung thép tùy công trình. Với chung cư, nhà cao tầng và công trình có tần suất sử dụng lớn, kết cấu hố thang cần đảm bảo khả năng chịu lực, độ ổn định và độ chính xác trong thi công.
Các vị trí liên kết ray dẫn hướng, dầm khóa tầng, cửa tầng và sàn máy cần được tính toán rõ ràng. Nếu hố thang bị nghiêng, lệch kích thước hoặc không đảm bảo mặt phẳng, quá trình lắp đặt sẽ khó khăn và ảnh hưởng đến chất lượng vận hành.
7. Chú ý hệ thống điện và thông gió cho hố thang
Thang máy cần nguồn điện ổn định để vận hành an toàn. Vì vậy, khi thiết kế hố thang máy chung cư, cần bố trí đường điện, tủ điện, hệ thống tiếp địa và phương án cấp điện phù hợp. Với công trình phục vụ nhiều người, chủ đầu tư cũng nên tính đến phương án nguồn điện dự phòng để hạn chế gián đoạn khi mất điện.
Ngoài ra, hố thang cần được thông gió hợp lý, tránh tình trạng bí khí, nóng ẩm hoặc ảnh hưởng đến thiết bị. Khu vực phòng máy, nếu có, cũng cần đảm bảo thông thoáng, dễ tiếp cận khi bảo trì.
8. Đảm bảo an toàn phòng cháy chữa cháy và thoát hiểm
Đối với chung cư và nhà ở cao tầng, thang máy cần được đặt trong tổng thể phương án an toàn của công trình. Không nên xem thang máy là lối thoát hiểm chính khi xảy ra sự cố cháy nổ. Bên cạnh thang máy, công trình vẫn cần cầu thang bộ, lối thoát nạn, hệ thống báo cháy và các giải pháp an toàn theo quy định.
9. Chọn đơn vị tư vấn thang máy ngay từ giai đoạn thiết kế
Một trong những sai lầm phổ biến là xây xong hố thang mới tìm đơn vị thang máy. Lúc này, nếu kích thước không phù hợp, chủ đầu tư sẽ bị giới hạn lựa chọn hoặc phải sửa đổi công trình.
Tốt nhất, nên làm việc với đơn vị thang máy ngay từ khi có bản vẽ sơ bộ. Đơn vị chuyên môn sẽ tư vấn tải trọng, kích thước hố thang, hố pit, OH, cửa tầng, nguồn điện và phương án kỹ thuật phù hợp. Điều này giúp quá trình thi công chính xác hơn, tiết kiệm thời gian và hạn chế phát sinh.
Thiết kế hố thang máy chung cư là bước quan trọng quyết định độ an toàn, tính thẩm mỹ và hiệu quả vận hành của công trình. Chủ đầu tư nên tính toán vị trí, kích thước, hố pit, chiều cao OH và kết cấu kỹ thuật ngay từ đầu để tránh phát sinh chi phí. Với các công trình nhà ở cao tầng, việc phối hợp sớm với đơn vị thang máy uy tín sẽ giúp quá trình lắp đặt diễn ra thuận lợi và bền vững hơn.
