Thang máy gia đình cho xe lăn cần kích thước và tải trọng bao nhiêu?

Lắp thang máy gia đình cho xe lăn không chỉ cần cabin đủ rộng mà còn phải bảo đảm cửa mở phù hợp, sàn dừng bằng phẳng, bảng điều khiển dễ tiếp cận và có không gian cho người hỗ trợ khi cần thiết. Nếu chọn thang quá nhỏ, xe lăn có thể vào được nhưng khó xoay trở, người dùng phải lùi ra ngoài hoặc không đủ chỗ cho người đi cùng.

1. Kích thước thang máy gia đình cho xe lăn

Theo TCVN 6396-70:2013 về khả năng tiếp cận thang máy đối với người khuyết tật, cabin loại 1 có kích thước tối thiểu 1.000 x 1.250mm và tải trọng 450kg; cabin loại 2 có kích thước 1.100 x 1.400mm, tải trọng 630kg.

Phương án 450kg cho một xe lăn

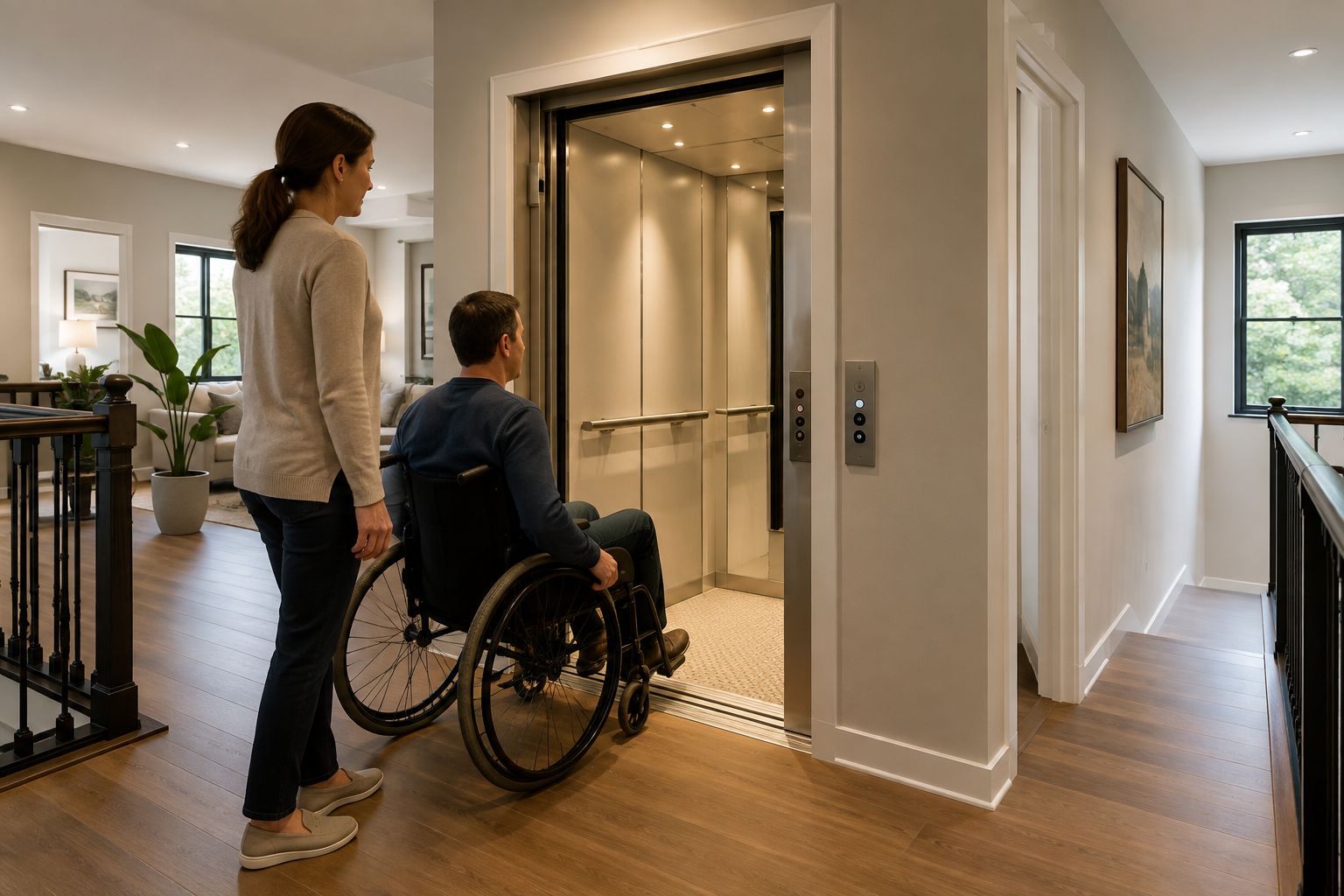

Cabin rộng 1.000mm, sâu 1.250mm là kích thước tối thiểu để chứa một người sử dụng xe lăn thông thường. Phương án này phù hợp với nhà phố có diện tích hạn chế, người dùng có thể tự điều khiển xe lăn và không cần người chăm sóc đứng trong cabin.

Do cabin không đủ rộng để quay xe, người sử dụng thường phải tiến vào và lùi ra. Vì vậy, trong cabin nên bố trí gương để quan sát phía sau, đồng thời sử dụng cửa tự động và cảm biến an toàn.

Phương án 630kg cho xe lăn và người đi cùng

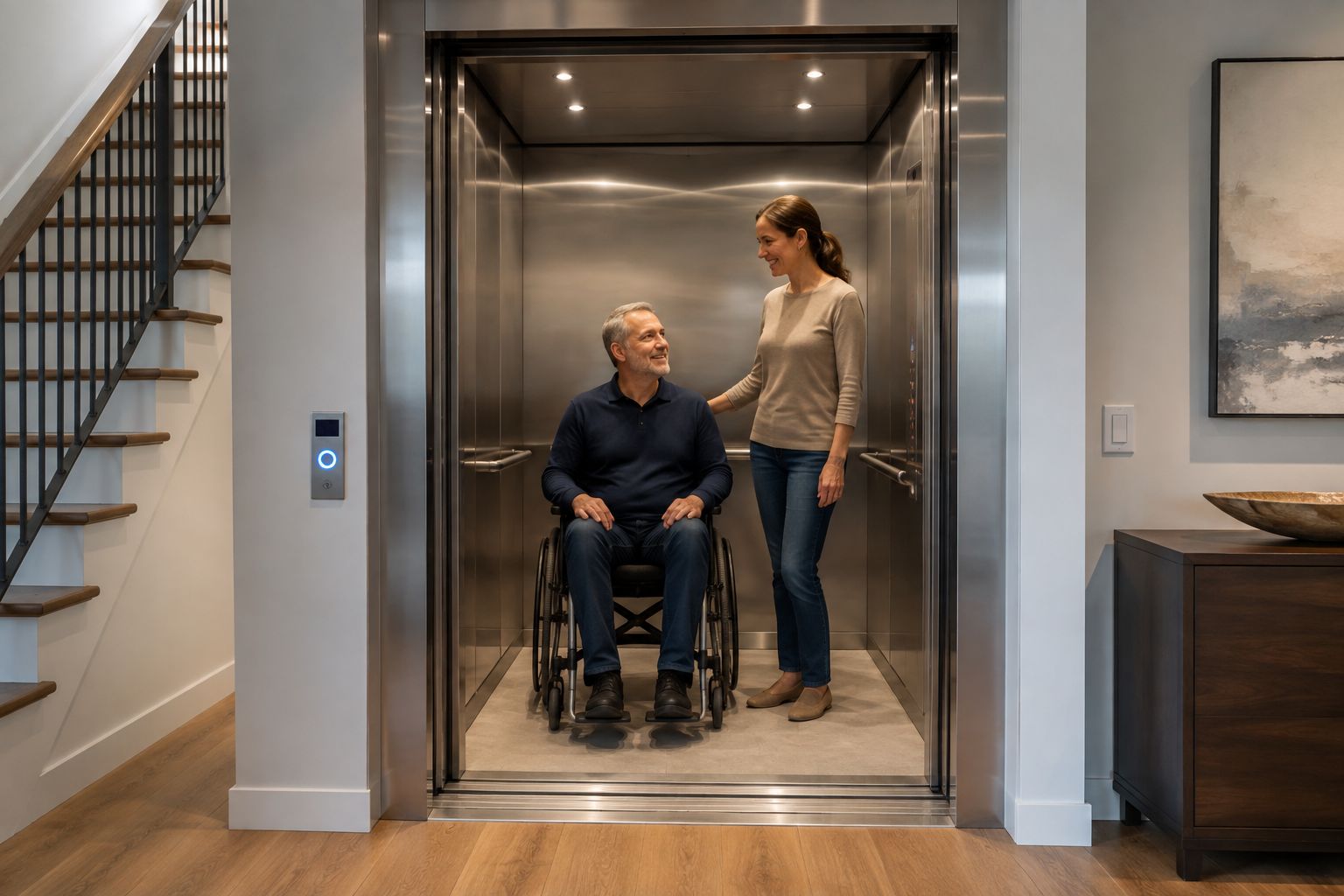

Cabin rộng 1.100mm, sâu 1.400mm có thể chứa một xe lăn cùng một người hỗ trợ. Đây là phương án phù hợp hơn với gia đình có người cao tuổi, người cần chăm sóc hoặc sử dụng xe lăn điện kích thước lớn.

So với thang 450kg, cabin 630kg tạo không gian di chuyển thoải mái hơn, hạn chế va chạm giữa xe lăn với vách và cửa thang. Tuy nhiên, hố thang và diện tích lắp đặt cũng phải lớn hơn.

Với nhà ở thông thường, phương án 450kg hoặc 630kg là hợp lý hơn. Cabin loại 3 có diện tích và tải trọng lớn, thường không cần thiết đối với thang máy gia đình.

2. Những thông số cần tính ngoài kích thước cabin

Kích thước cabin xe lăn là thông số quan trọng nhưng chưa đủ để quyết định phương án lắp đặt. Gia chủ còn phải kiểm tra kích thước cửa, hố thang, mặt bằng chờ và các thiết bị hỗ trợ bên trong.

Chiều rộng cửa thang

Cửa thang cần đủ rộng để xe lăn đi qua mà không va vào khung cửa. Theo TCVN 6396-70:2013, chiều rộng thông thủy tối thiểu của cửa là 800mm; với cabin loại 2, cửa thường rộng khoảng 900mm. Cửa cabin và cửa tầng nên sử dụng dạng cửa lùa ngang điều khiển tự động.

Gia chủ cần phân biệt:

• Kích thước ô cửa xây dựng: Phần khoảng trống được chuẩn bị trong kết cấu.
• Kích thước cửa thông thủy: Khoảng rộng thực tế còn lại khi cửa đã mở hoàn toàn.
• Chiều rộng tổng thể của xe lăn: Bao gồm bánh xe, tay vịn và các phụ kiện gắn thêm.

Không nên chỉ dựa vào chiều rộng thân ghế để chọn cửa. Cần đo trực tiếp chiếc xe lăn đang sử dụng hoặc dự kiến sử dụng lâu dài.

Kích thước hố thang

Hố thang luôn lớn hơn cabin vì còn phải bố trí ray dẫn hướng, đối trọng, cửa tầng và khoảng hở kỹ thuật. Kích thước thực tế phụ thuộc vào loại thang, cách bố trí đối trọng, kết cấu bê tông hay khung thép và hệ truyền động.

Theo thông số tham khảo của Thang máy An Bình, thang gia đình 450kg thường cần hố thang khoảng 1.600 x 1.600mm trở lên. Tuy nhiên, kích thước này có thể thay đổi khi cabin được thiết kế riêng để phục vụ xe lăn.

Với thang 630kg, gia chủ cần chuẩn bị diện tích lớn hơn và nên chốt bản vẽ kỹ thuật trước khi xây dựng hố thang. Không nên xây hố theo kích thước ước tính rồi mới tìm thiết bị vì cabin có thể bị thu nhỏ hoặc phải cải tạo kết cấu.

Sàn chờ và độ dừng tầng

Sàn cabin cần dừng gần bằng mặt sàn tầng để bánh xe không bị mắc tại ngưỡng cửa. TCVN quy định độ chính xác dừng tầng ở mức ±10mm và độ chính xác chỉnh tầng duy trì trong khoảng ±20mm.

Khu vực trước cửa thang cũng cần:

• Mặt sàn bằng phẳng: Không có bậc cấp hoặc gờ cao cản bánh xe.
• Đủ khoảng trống: Người dùng có thể điều chỉnh hướng xe trước khi vào cabin.
• Không trơn trượt: Ưu tiên vật liệu có độ bám và dễ vệ sinh.
• Lối đi liền mạch: Không bố trí tủ, chậu cây hoặc đồ nội thất chắn trước cửa.

3. Thiết kế cabin phù hợp với người sử dụng xe lăn

Một thang máy cho người khuyết tật cần được thiết kế dựa trên khả năng vận động thực tế, không chỉ dựa vào tải trọng ghi trên thiết bị.

Bảng điều khiển dễ tiếp cận

Bảng điều khiển nên được đặt ở vị trí người ngồi xe lăn có thể với tới mà không phải rướn người. Nút bấm cần có kích thước rõ ràng, độ tương phản tốt và dễ nhận biết.

Các nút mở cửa, đóng cửa, chuông báo động và liên lạc khẩn cấp phải được bố trí thuận tiện. Đối với người lớn tuổi hoặc khả năng vận động tay hạn chế, có thể lựa chọn nút bấm lớn hoặc bổ sung tính năng điều khiển phù hợp.

Tay vịn và gương quan sát

Tay vịn nên được lắp ít nhất ở một bên vách cabin. Theo tiêu chuẩn, cạnh trên tay vịn được bố trí ở độ cao khoảng 900mm tính từ sàn cabin, phù hợp để người dùng giữ thăng bằng khi di chuyển.

Với cabin 450kg và 630kg, xe lăn thường không thể quay hoàn toàn bên trong. Việc lắp gương ở vách đối diện cửa giúp người dùng quan sát không gian phía sau khi phải lùi xe ra ngoài.

Lưu ý: Gương phải là loại an toàn, được lắp chắc chắn và không gây nhầm lẫn cho người có thị lực hạn chế.

Cửa tự động có cảm biến

Cửa thang nên có thời gian mở đủ lâu để người sử dụng xe lăn ra vào an toàn. Hệ thống cảm biến dạng mành quang giúp nhận biết xe lăn, tay, chân hoặc vật cản trên toàn bộ khu vực cửa, từ đó ngăn cửa đóng khi người dùng chưa di chuyển hết.

Ngoài ra, cabin nên có:

• Hệ thống cứu hộ tự động: Đưa thang về tầng gần nhất khi mất điện.
• Chuông và liên lạc khẩn cấp: Hỗ trợ người dùng khi xảy ra sự cố.
• Đèn chiếu sáng dự phòng: Duy trì ánh sáng trong cabin khi mất nguồn.
• Sàn chống trượt: Hạn chế bánh xe dịch chuyển khi thang khởi động hoặc dừng.

4. Nên chọn thang 450kg hay 630kg?

Lựa chọn tải trọng cần dựa trên kích thước xe lăn, khả năng tự di chuyển, số người đi cùng và diện tích thực tế của ngôi nhà.

Chọn thang 450kg khi nào?

Thang 450kg phù hợp khi:

• Chỉ có một người sử dụng xe lăn trong mỗi lượt.
• Người dùng có thể tự điều khiển xe.
• Xe lăn có kích thước tiêu chuẩn, không gắn nhiều thiết bị hỗ trợ.
• Nhà phố có diện tích hạn chế.
• Cần cân bằng giữa công năng và diện tích chiếm chỗ.

Đây là tải trọng tối thiểu nên cân nhắc khi thiết kế thang máy gia đình phục vụ xe lăn theo kích thước cabin tiếp cận nêu trong tiêu chuẩn.

Chọn thang 630kg khi nào?

Thang 630kg nên được ưu tiên khi:

• Người dùng thường xuyên cần người chăm sóc đi cùng.
• Sử dụng xe lăn điện hoặc xe có kích thước lớn.
• Gia đình muốn cabin rộng và thuận tiện sử dụng lâu dài.
• Thang còn dùng để vận chuyển đồ đạc, thiết bị y tế hoặc hành lý.
• Công trình có đủ diện tích dành cho hố thang lớn hơn.

Nếu điều kiện mặt bằng cho phép, phương án 630kg thường mang lại trải nghiệm tốt hơn và phù hợp với nhu cầu chăm sóc người cao tuổi về lâu dài.

5. Khảo sát trước khi thiết kế hố thang

Kích thước thang máy không nên được chốt chỉ từ bản vẽ kiến trúc hoặc thông số tham khảo trên mạng. Mỗi công trình có khác biệt về kết cấu, số tầng, vị trí cửa, chiều sâu hố pit và chiều cao tầng trên cùng.

Trước khi thi công, đơn vị thang máy cần thực hiện các bước:

1. Đo kích thước thực tế của xe lăn.
2. Xác định người dùng có cần người đi cùng hay không.
3. Kiểm tra diện tích tại từng tầng và lối tiếp cận cửa thang.
4. Chọn tải trọng, kích thước cabin và chiều rộng cửa.
5. Lập bản vẽ hố thang, hố pit và tầng trên cùng.
6. Thống nhất vị trí bảng điều khiển, tay vịn và thiết bị an toàn.
7. Kiểm tra khả năng cứu hộ và nguồn điện dự phòng.

Gia chủ có thể tham khảo các dòng thang máy gia đình để lựa chọn phương án phù hợp với nhà phố, biệt thự hoặc công trình cải tạo.

Thang máy An Bình cung cấp giải pháp khảo sát, thiết kế và lắp đặt thang máy theo nhu cầu sử dụng của từng gia đình. Khách hàng có thể đăng ký tư vấn – lắp đặt hoặc liên hệ Thang máy An Bình để được hỗ trợ lựa chọn tải trọng, kích thước cabin và phương án hố thang phù hợp.

Đối với thang máy gia đình cho xe lăn, phương án tối thiểu nên tham khảo là tải trọng 450kg, cabin rộng 1.000mm, sâu 1.250mm và cửa thông thủy từ 800mm. Nếu cần một người chăm sóc đi cùng, nên lựa chọn tải trọng 630kg, cabin 1.100 x 1.400mm và cửa rộng khoảng 900mm. Ngoài kích thước, gia chủ cần quan tâm đến độ bằng tầng, cửa tự động, cảm biến chống kẹt, bảng điều khiển dễ tiếp cận, tay vịn và không gian phía trước cửa thang. Phương án chính xác chỉ nên được chốt sau khi khảo sát công trình và đo thực tế xe lăn.
